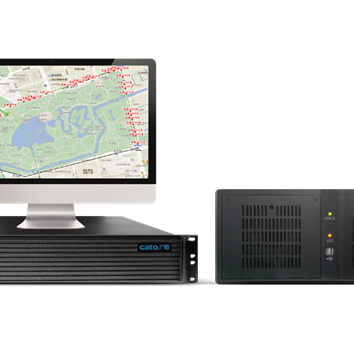

F7精確定位型振動光纖系統
振動光纖作為安防行業的熱門產品，一問世就備受關注，相較于常見的電子圍欄，振動光纖防范系數大大提高。
因?yàn)榍岸藷o源，適用于長距離探測，安裝維護方便等優勢，振動光纖近幾年在周界防范中應用廣泛，尤其是F7定位型振動光纖系統廣泛應用于文博文保、石油石化等行業中。
但由于其功能和參數自定義空間大，在調試上相對其他周界產品略復雜。今天小拓就F7精確定位型振動光纖系統調試步驟進行一個詳細的解析，大家可以收藏起來慢慢看！
一、準備工作
1

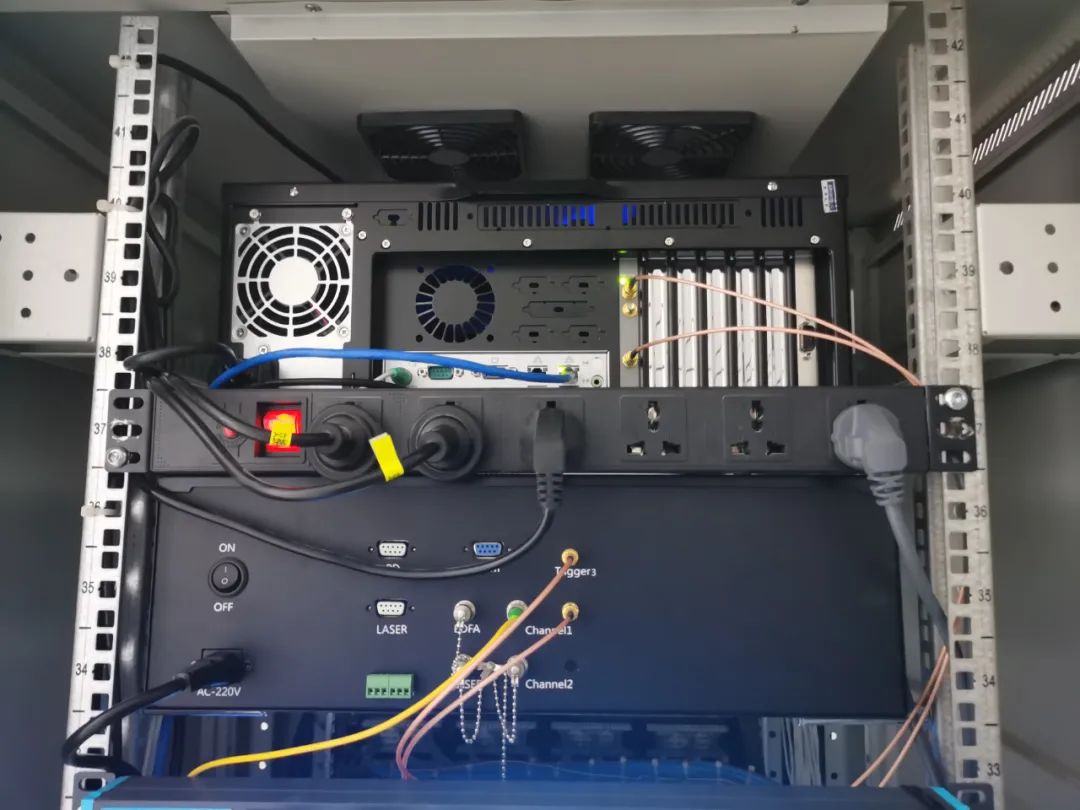

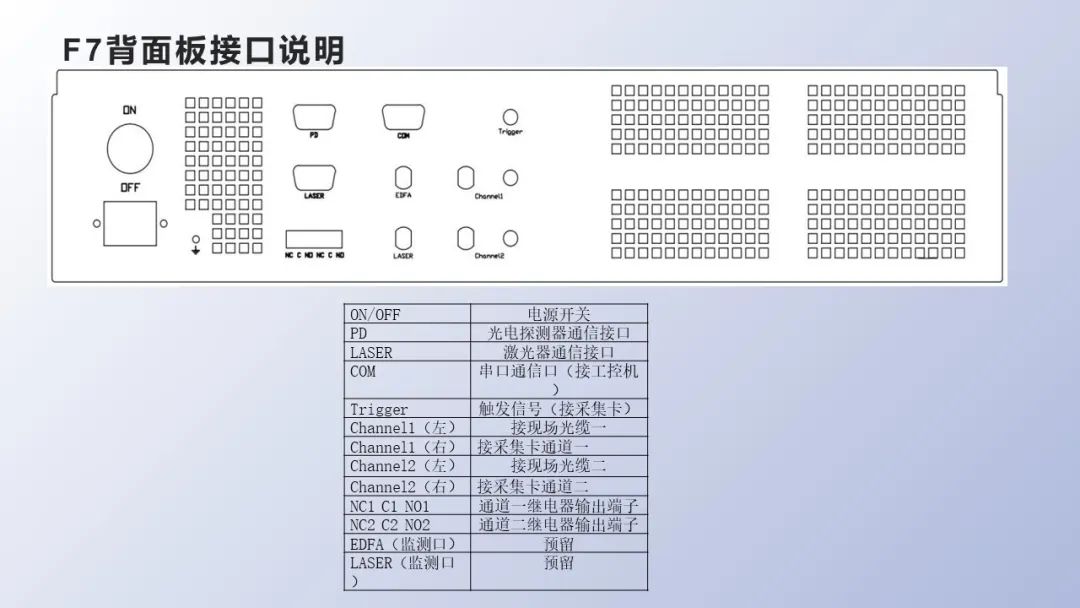

使用 SMA專用線，將光纖主機的 Trigger與工控機采集卡第三接口相連接，光纖主機的Channel1連接工控機的CH1。
2
如果現場為單通道，則將光纖與Channel 1 的法蘭插口連接牢固；
如果現場為雙通道，則將相對應的光纖分別與Channel 1、Channel 2 的法蘭插口連接牢固。
3
將工控機與顯示器相連通，連接好鼠標和鍵盤。
二、主要參數設置工作：
1

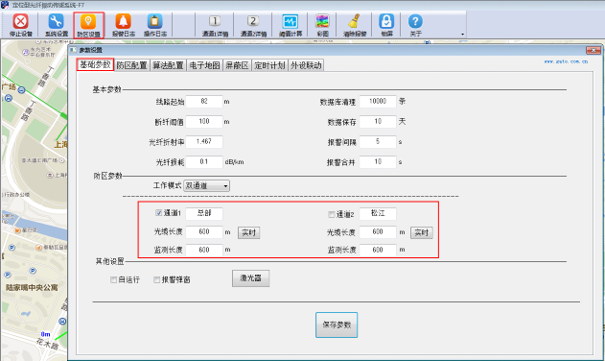

打開F7軟件后，在防區設置選項內，基礎參數界面下，將"工作模式"修改為單通道或雙通道，并勾選相對應的通道1或通道2；
點擊光纜長度后方的實時按鈕，成功識別光纜長度后點擊保存參數并關閉對話框。
2
在主頁面打開 “通道1” 查看波形，設置達預知數為1，并勾選F。
3
打開閾值設置界面。勾選 CH1、F、全線路三項，選擇 絕對值 設置數值為1000后，先點擊 計算 ，后點擊保存。
4
再打開系統設置-網絡設置，勾選“總開關和啟用”，在目標IP中填寫SAM200服務器IP地址，在本地IP中填寫工控機的IP地址。
三、防區規劃工作：
1
須協調工人配合完成，將整條光纖鏈路的傳輸部分、探測部分通過敲擊相應位置的光纜，記錄下報警點位的數據設置好需要屏蔽的光纜起止長度。
順便在敲擊過程中設置好合適的報警閾值。
2
兩人相握之手與下面的兩個人的腿共同構成一個“眾”字，寓意大家攜手，眾志成城，共同防災減災。
在探測區域內，根據防區劃分要求，通過敲擊光纜的報警數據，定位出每個防區內光纖起止長度米數，和對應防區的實際探測長度數據。
如有必要，還需記錄每個敲擊點的GPS坐標數據。
3

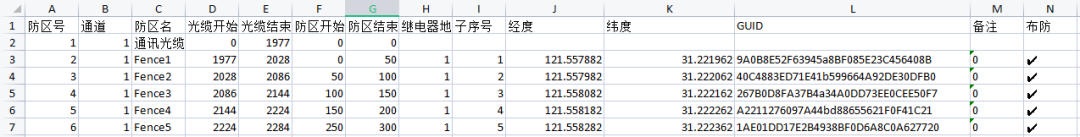

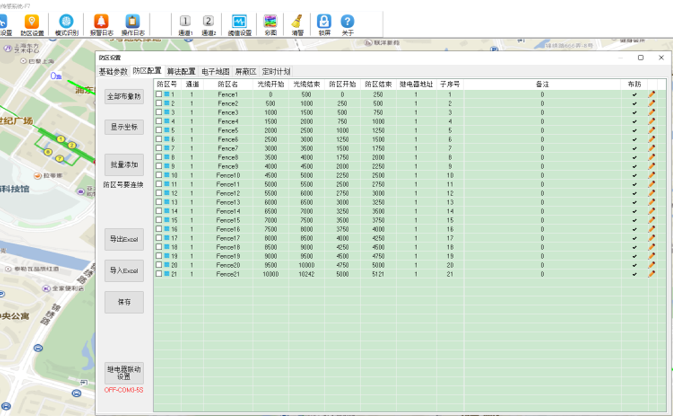

在防區設置-防區配置界面導出防區表格，完善防區數據后，導入，保存。
四、電子地圖繪制工作：
1
準備好背景圖片，一般為 JPG、BMP格式。
2

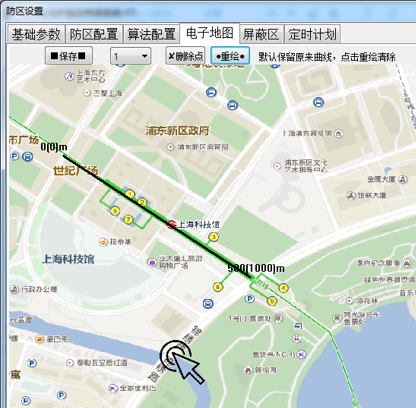

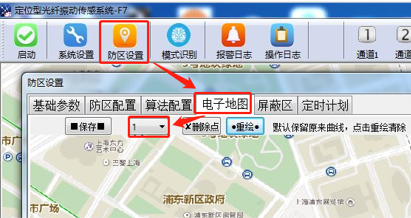

打開防區設置 - 電子地圖-打開圖片-選擇圖片之后保存。
3

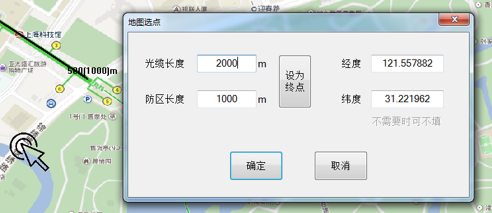

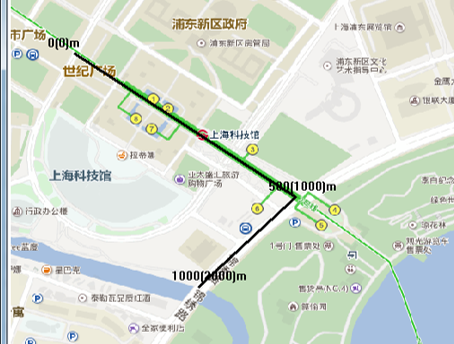

選定要繪制的通道，先將原有的點位全部刪除之后，再根據之前采點的數據，在圖中按點位順序，在相對應的位置上左鍵雙擊后彈出的對話框內填寫數值并確定，點位增加完成最后保存。
看過這篇技術指導，
就可以輕松應對
F7精確定位型振動光纖系統調試，
再也不用安裝后面對調試手足無措，
省時省力便捷高效，
快收藏學習起來吧！
